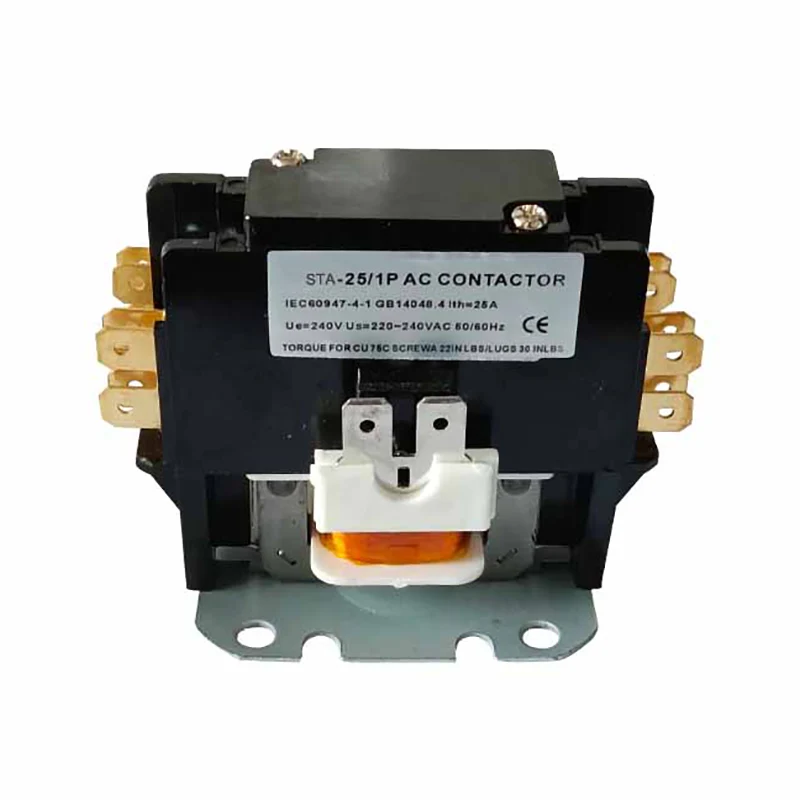

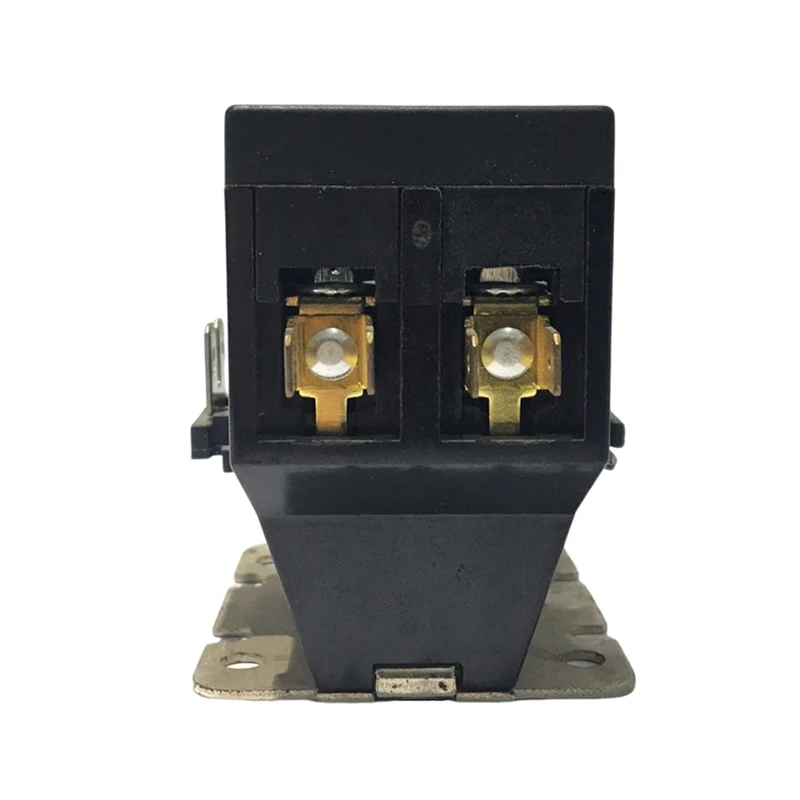

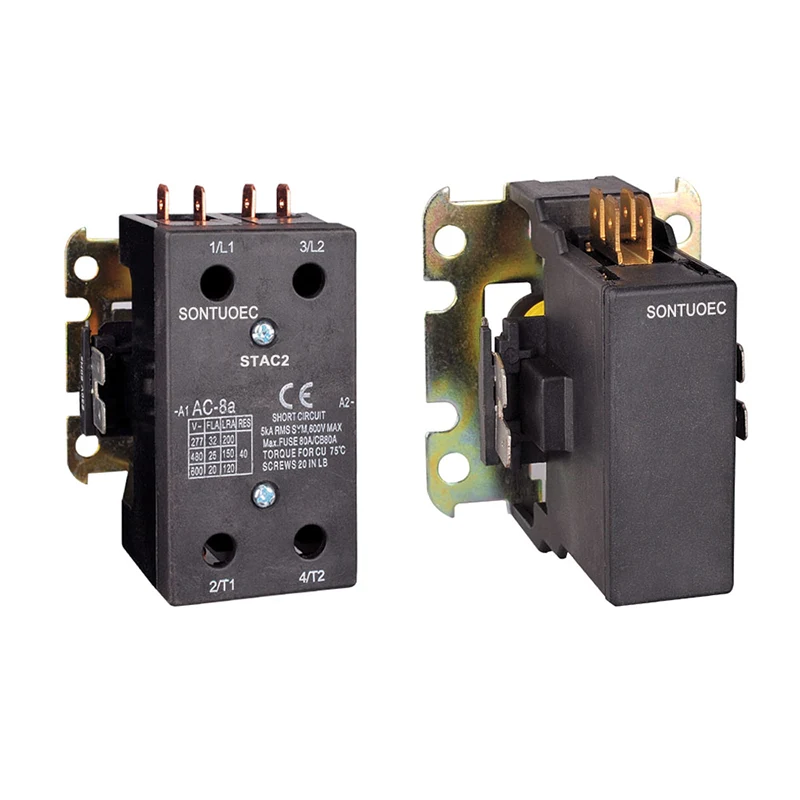

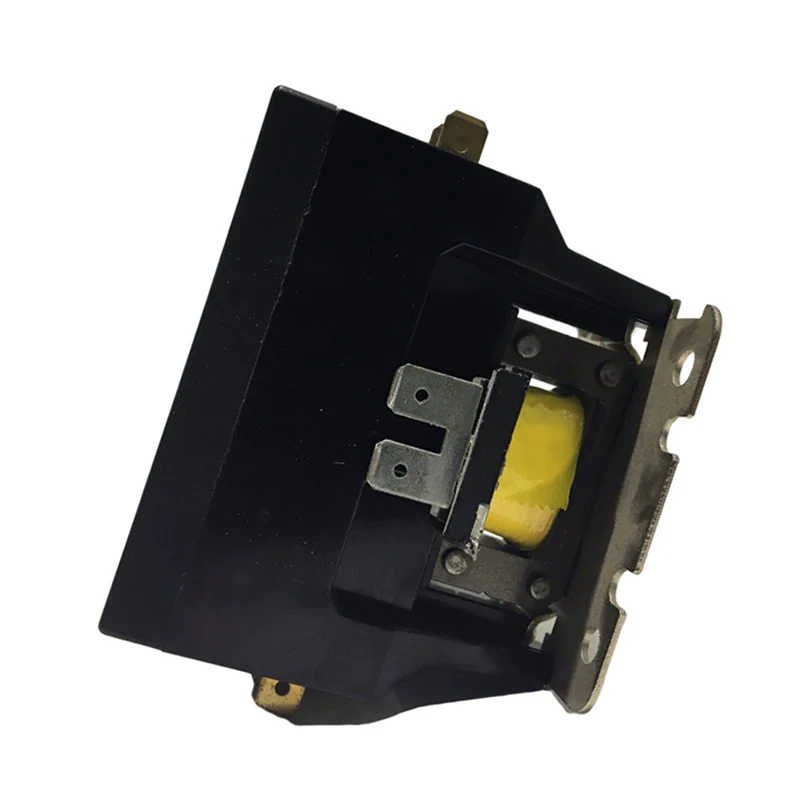

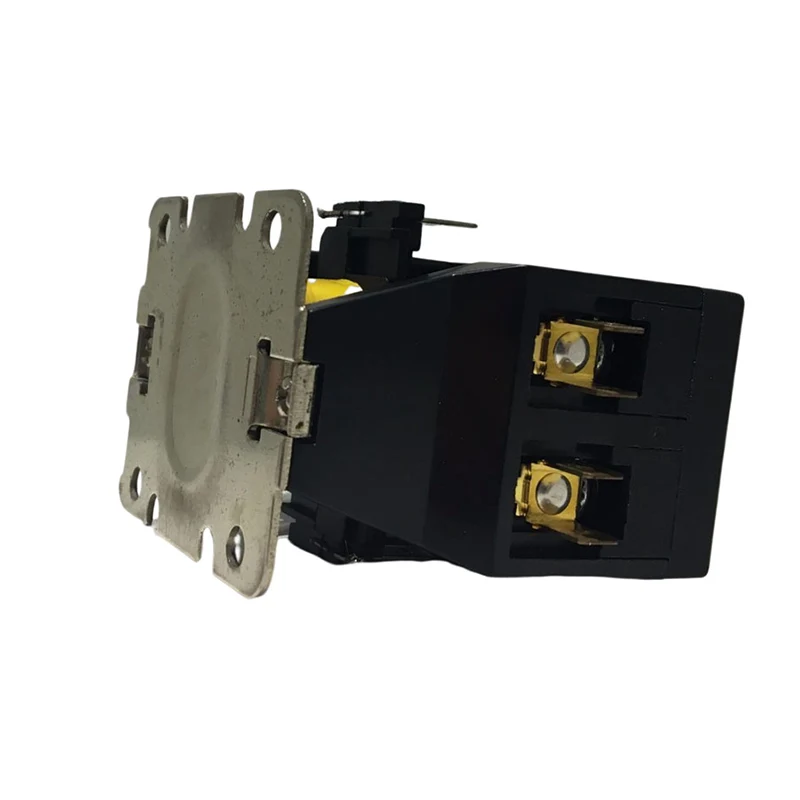

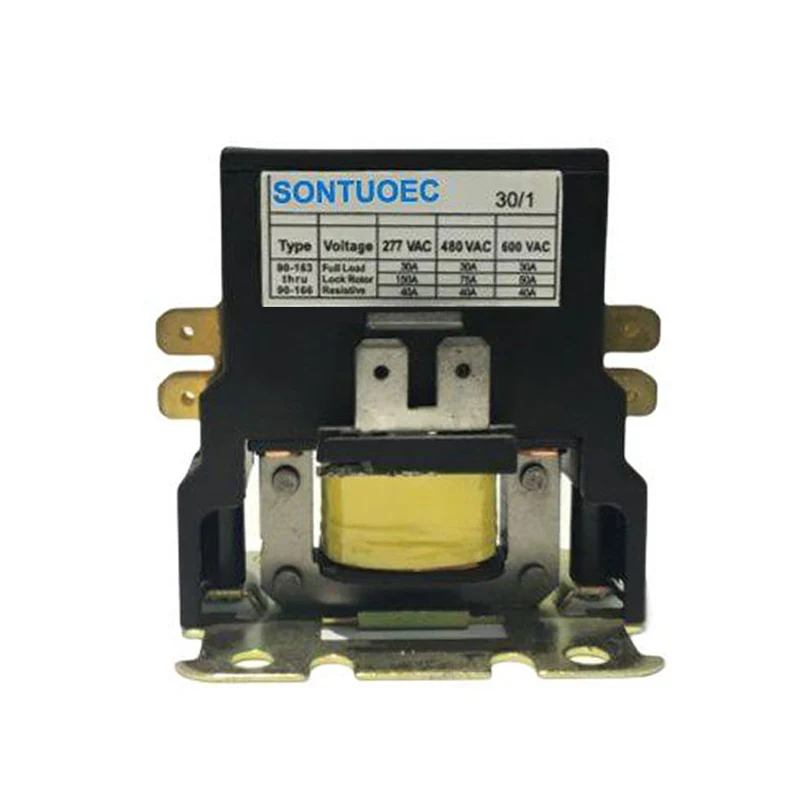

Gaisa kondicionēšanas maiņstrāvas kontaktors

Gaisa kondicionēšanas maiņstrāvas kontaktori ir noteikta mērķa maiņstrāvas kontaktors ir paredzēts lietošanai saldēšanas, gaisa kondicionēšanas un elektrisko sildīšanas sistēmu sistēmā. Strāvas savienojumus var izgatavot ar skrūvju spailēm ar ātriem savienojumiem vai sprādziena spailēm ar ātriem savienojumiem

Nosūtīt pieprasījumu

Produkta apraksts

Modelis Nr	Pilna slodze	Pretestības ampēri (a)	Stabs Nr.	Spoles spriegums ( V)	Līnijas spriegums (v)	Maksimālais HP		-
Modelis Nr	Ampēri (a)	Pretestības ampēri (a)	Stabs Nr.	50/60Hz	Līnijas spriegums (v)	Spriegums (V)	Viens Fāze	Trīs Fāze
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1,5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1,5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1,5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Izolācijas materiāls	Kontakta bloks un pārvadātājs ir augstas kvalitātes Elektriskās pakāpes termosettēšanas sveķi
Temperatūras diapazons	-40 ° F līdz 150 ° F; -5-+40
Mehāniskā dzīve (nav slodzes)	Atbilst UL un ARI specifikāciju standartam
Electricl dzīve	Atbilst UL un ARI specifikācijām Standarta
Svars (aptuvenais)	9,25 oz
Spoļu frekvence	50/60Hz
Spoles izolācija	B klase (130ºC)
Izbeigšana	Spiediena savienotājs un dubultā 1/4 Q.C
Darboties	85% no nominālās spoles kolēģijas; 110% maksimāli drošs darboties
Darba cikls	Nepārtraukts

Struktūra un funkcijas

Struktūra:

Elektromagnētiskā sistēma: ietver tādas sastāvdaļas kā spoles, serdeņi utt., Kas tiek izmantoti, lai ģenerētu magnētisko plūsmu, lai vadītu kontakta sistēmas atvēršanu un aizvēršanu.

Kontaktu sistēma: ietver galveno kontaktu un papildu kontaktu. Galveno kontaktu izmanto, lai pārvadātu nominālo gaisa kondicionēšanas sistēmas strāvu, savukārt papildu kontaktu izmanto, lai realizētu vadības signāla pārraidi un atgriezenisko saiti.

Loka dzēšanas ierīce: izmantota, lai nodzēstu loka, kas izveidots, kad kontakts ir atvienots, lai aizsargātu kontaktu no bojājumiem.

Apvalka un siltuma izkliedes ierīce: Izmanto iekšējo komponentu aizsardzībai no ārējās vides un nodrošinātu nepieciešamo siltuma izkliedes funkciju.

Funkcijas:

Specializācija: paredzēts gaisa kondicionēšanas sistēmām, lai apmierinātu gaisa kondicionēšanas sistēmu vajadzības elektriskajai vadībai.

Uzticamība: Kontaktu sistēma ir izgatavota no augstas kvalitātes materiāliem ar labu elektrisko vadītspēju un nobrāzumu pretestību, lai nodrošinātu ilgtermiņa stabilu darbību.

Drošība: aprīkota ar perfektu loka dzēšanas ierīci, efektīvi novēršot loka bojājumus kontaktiem un apkārtējai videi.

Saderība: saderīga ar plašu gaisa kondicionēšanas sistēmu un elektriskās vadības sistēmu klāstu, kas ir ērti uzstādīšanai un nodošanai ekspluatācijā.

Darba princips

Kad 2P gaisa kondicionēšanas maiņstrāvas kontaktora spole ir enerģiska, dzelzs kodols kļūst magnētisks un piesaista kontakta sistēmu aizvēršanai, tādējādi savienojot gaisa kondicionēšanas sistēmu ar enerģijas avotu. Kad spole tiek atdzīvināta, dzelzs kodols zaudē savu magnētismu, un kontakta sistēma tiks atdalīta ar atsperes darbību, tādējādi atvienojot gaisa kondicionēšanas sistēmu no enerģijas avota. Tādā veidā kontaktors var realizēt gaisa kondicionēšanas sistēmas tālvadības pulti.
