Pielāgojamas strāvas noplūdes shēmas pārtraucējs ELCB

Pielāgojama strāvas noplūdes ķēdes pārtraucējs ELCB ir ierīce, kas var noteikt noplūdi ķēdē un automātiski nogriezt barošanas avotu. To galvenokārt izmanto, lai aizsargātu personīgo drošību un novērstu elektrības ugunsgrēkus. Kad noplūdes strāva ķēdē sasniedz vai pārsniedz iepriekš iestatīto vērtību, ELCB var ātri nogriezt barošanas avotu, tādējādi izvairoties no elektriskā šoka negadījumiem un elektriskajiem ugunsgrēkiem. Tajā pašā laikā tam ir arī pārslodzes un īssavienojuma aizsardzības funkcijas.

Modelis:PG

Nosūtīt pieprasījumu

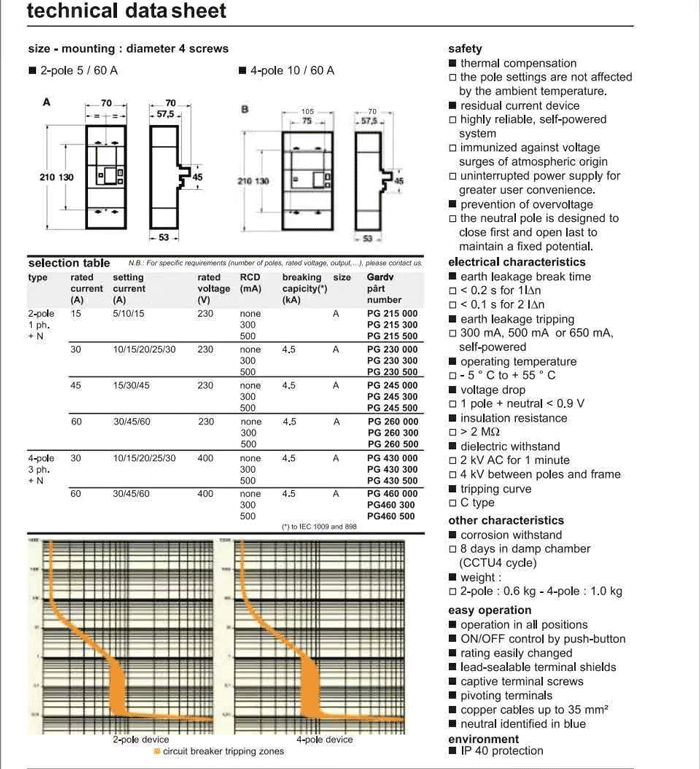

Produkta apraksts

Veidot	Elektromagnētiskais tips, elektroniskais tips
Atbilst standartam	IEC 61009-1 IEC 60947-1
Atlikušā pašreizējā rakstura	Maiņstrāva
Stabs nē	2p/4p
Novērtēta strāva (a)	5 ~ 15a, 15 ~ 30a, 30 ~ 60a, 60 ~ 90a (strāva regulējama)
Nominālais spriegums (v)	240/415V; 230/400V
Nominēta atlikušā darbības strāva	10mA, 30mA, 100mA, 300mA, 500mA
Nominālā nosacītā atlikušā īssavienojums strāva	3Ka, 6ka, 8ka
Elektromakaniskā izturība	vairāk nekā 4000 ciklu

Darbības princips

Pielāgojamas strāvas noplūdes ķēdes pārtraucēja ELCB darbība ir balstīta uz straumju bilances principu. Normālos apstākļos elektriskās ķēdes uguns (L) un nulles (n) vados strāvas ir vienādas. Kad rodas noplūde, daļa no strāvas ugunsdzēsības stieplē plūst caur cilvēka ķermeni vai zemu virszemes ķermeni uz Zemi, kā rezultātā strāvas nelīdzsvarotība ir uguns stieplē un nulles stieplē. ELCB atklāj šo strāvas nelīdzsvarotību, lai atpazītu noplūdi un automātiski samazinātu barošanas avotu.

Funkcijas un priekšrocības

Augsta drošība: ELCB var ātri nogriezt barošanas avotu, efektīvi novēršot elektrisko šoka negadījumus un elektriskos ugunsgrēkus.

Augsta jutība: spēj noteikt niecīgu noplūdes strāvu, lai nodrošinātu drošu elektriskās sistēmas darbību.

Laba uzticamība: tas tiek ražots ar progresīvām elektroniskām tehnoloģijām un materiāliem, un tai ir laba stabilitāte un izturība.

Plašs lietošanas diapazons: piemērojams dažādām maiņstrāvas elektriskajām sistēmām, ieskaitot mājas, rūpniecības un komerciālās telpas utt.

Pieteikums un atlase

Pielietojums: AC tipa ELCB plaši izmanto dažādās vietās, kurās nepieciešama aizsardzība pret elektrību, piemēram, ģimenes mājas, komerciālās ēkas, rūpniecības rūpnīcas utt.

Atlase: Izvēloties veidu, ir jāņem vērā novērtētais spriegums, novērtētais strāva, noplūdes darbības strāva un citi elektriskās sistēmas parametri, lai nodrošinātu ELCB pielietojamību un drošību. Tajā pašā laikā ir jāņem vērā arī ELCB zīmols, kvalitāte, cena un citi faktori.

Piesardzības pasākumi un uzturēšana

Piesardzības pasākumi: instalējot un izmantojot maiņstrāvas tipa ELCB, jums jāievēro attiecīgie elektriskās drošības kodi un standarti. Tajā pašā laikā jums regulāri jāpārbauda ELCB darba statuss, lai nodrošinātu tā parasto darbību.

Apkope: ELCB jātīra un regulāri jānoskaidro, lai izvairītos no putekļu un mitruma radītajiem bojājumiem. Tajā pašā laikā ELCB elektroinstalācija un savienojumi regulāri jāpārbauda, lai iegūtu atslābumu vai bojājumus, lai nodrošinātu tā elektrisko savienojumu uzticamību.
