6ka atlikušās strāvas ķēdes pārtraucējs, aizsardzība pret strāvu RCBO

SONTUOEC ir viens no Ķīnas piegādātājiem/ražotājiem, kas specializējas dažādu mazu elektroierīču STRO1-40 RCBO ražošanā, pilnais nosaukums ir atlikušās strāvas ķēdes pārtraucējs ar pārsprieguma aizsardzību. Tā ir elektriskā drošības ierīce, kas apvieno aizsardzību pret pārslodzi, īssavienojumu aizsardzību un aizsardzību pret noplūdēm, un to plaši izmanto elektriskajās sistēmās dzīvojamos, tirdzniecības un rūpniecības rajonos, lai nodrošinātu personīgo drošību un iekārtu drošu darbību.STRO7-40 RCBO ir svarīga elektriskās drošības ierīce ar pārslodzes, īssavienojuma un noplūdes aizsardzību. Izprotot tā darbības principu, raksturlielumus, pielietojuma scenārijus un atlases un uzstādīšanas metodes, jūs varat labāk izmantot un uzturēt STRO7-40 RCBO, lai nodrošinātu drošu elektrisko sistēmu darbību.

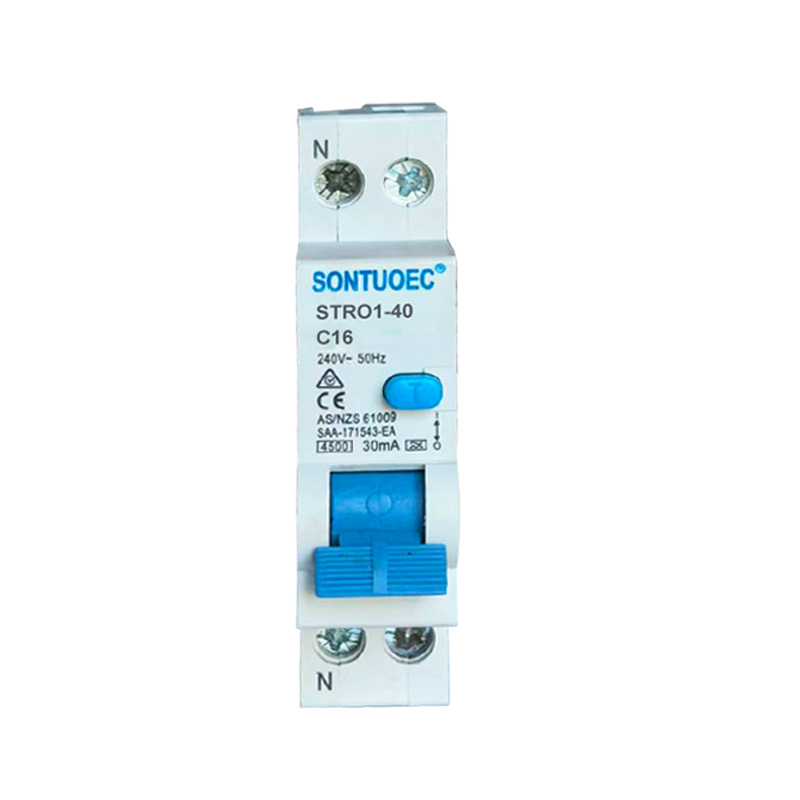

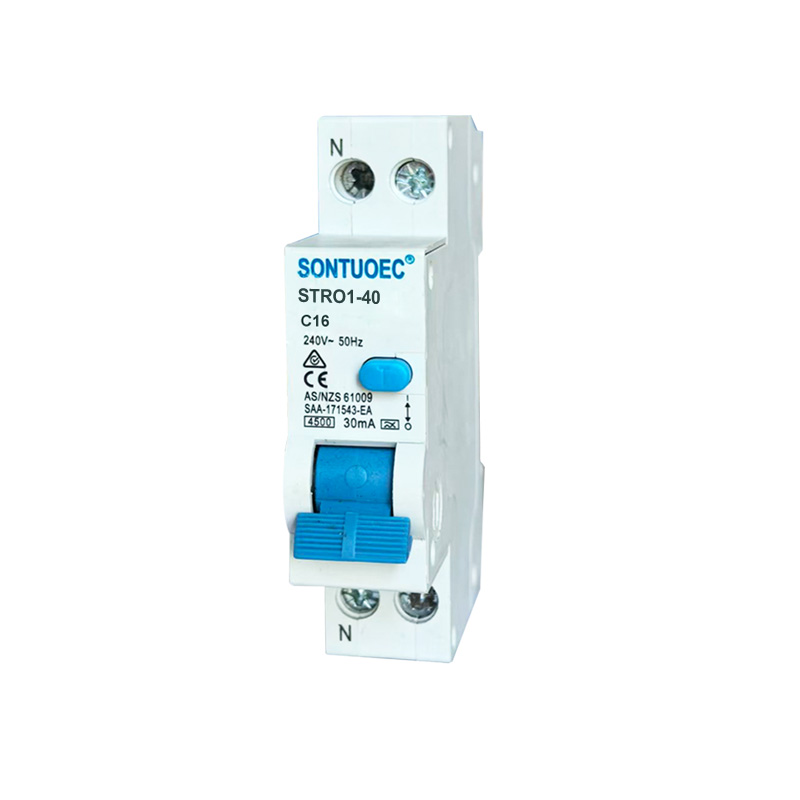

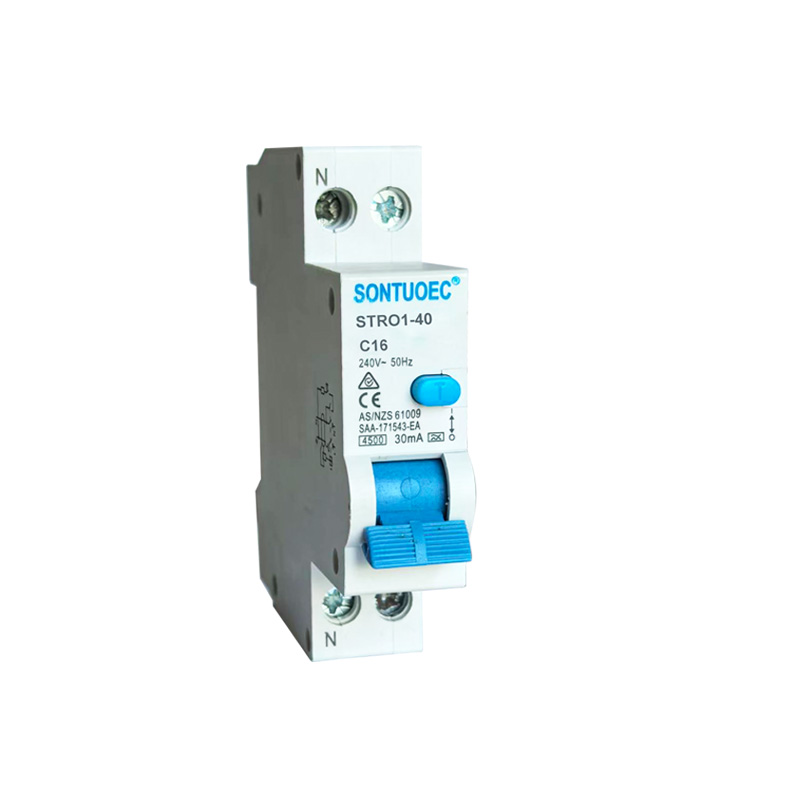

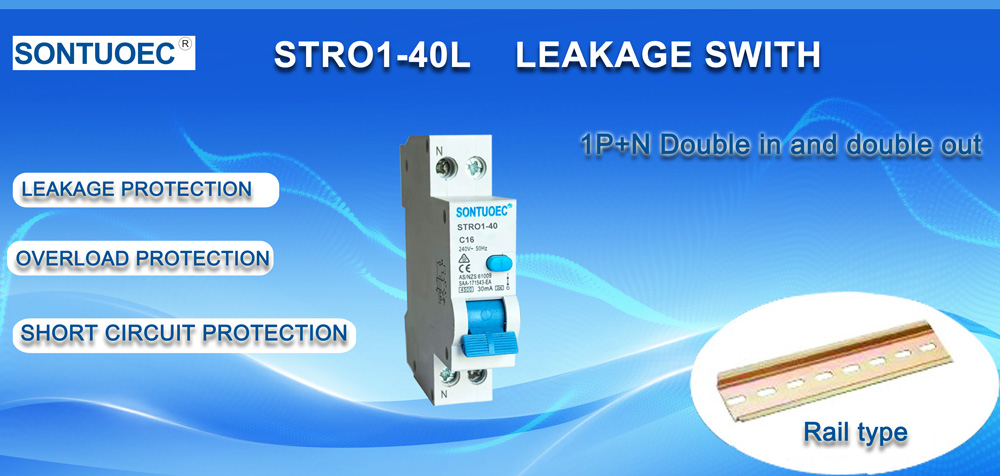

Modelis:STRO1-40

Nosūtīt pieprasījumu

Produkta apraksts

Specifikācijas:

Sandards			IEC/EN 61009-1
Elektriskie	Tips (noteiktā zemes noplūdes viļņu forma)		Elektroniskais tips
funkcijas	Nominālā strāva In	A	A, AC
	Poļi	P	1P+N
	Nominālais spriegums	V	AC 230
	Nominālā strāva:		6,10,16,20,25,32,40A
	Nominālā jutība I△n	A	0,01,0,03,0,1,0,3,0,5
	Izolācijas spriegums Ui	V	250
	Nominālā atlikumu veidošana un	A	500
	pārrāvuma spēja I△m	A	500
	Īssavienojuma strāva I△c	A	45 006 000
	Nominālā frekvence	Hz	50/60
	Piesārņojuma pakāpe		2
Mehāniski	Elektriskais mūžs	t	4000
funkcijas	Mehāniskais mūžs	t	10000
	Aizsardzības pakāpe		IP20
	Apkārtējās vides temperatūra	ºC	-25~+40
	(ar dienas vidējo temperatūru ≤35ºC)	ºC	-25~+40
	Uzglabāšanas temperatūra	ºC	-25~+70
Uzstādīšana	Termināla savienojuma veids		Kabeļa/U veida kopne/tapas tipa kopne
	Termināla izmērs augšā/apakšā kabelim	mm2	25
	Termināla izmērs augšā/apakšā kabelim	AWG	18-5
	Termināla izmērs augšā/apakšā kopnei	mm2	25
	Termināla izmērs augšā/apakšā kopnei	AWG	18-3
	Montāža		Uz DIN sliedes EN 60715(35mm) ar ātrās klipšu ierīces palīdzību
	Savienojums		No augšas un apakšas

STRO1-40 RCBO galvenās funkcijas

Pārslodzes aizsardzība: ja strāva ķēdē pārsniedz STRO1-40 RCBO nominālo vērtību, tā noteiktā laika periodā automātiski pārtrauks ķēdi, lai novērstu ķēdes un aprīkojuma pārkaršanu, tādējādi izvairoties no ugunsgrēka un bojājumiem.

Aizsardzība pret īssavienojumu: kad ķēdē notiek īssavienojums, STRO1-40 RCBO ātri pārtrauks ķēdi, lai novērstu īssavienojuma strāvu, kas izraisa nopietnus ķēdes un aprīkojuma bojājumus.

Aizsardzība pret noplūdi: STRO1-40 RCBO spēj noteikt atlikušo strāvu (t.i., noplūdes strāvu) ķēdē. Kad atlikušā strāva pārsniegs iestatīto slieksni, STRO1-40 RCBO ļoti īsā laika periodā pārtrauks ķēdi, lai novērstu elektriskās strāvas trieciena negadījumus un elektrības ugunsgrēkus.

STRO1-40 RCBO darbības princips

STRO1-40 RCBO ir iekļauts iekšējais termiskā magnētiskā izslēgšanas detektors (pārslodzes un īssavienojuma aizsardzībai) un atlikušās strāvas detektors (aizsardzībai pret noplūdēm). Ja strāva vai atlikušā strāva ķēdē ir nenormāla, atbilstošais uzbrucējs iedarbina STRO7-40 RCBO izslēgšanas mehānismu, liekot tam ātri pārtraukt ķēdi.

1. Thermal Magnetic Tripper: Tas izmanto siltumu un magnētisko lauku, kas rodas, strāvai šķērsojot vadītāju, lai izraisītu atvienošanu. Ja strāva ir pārāk liela, vadītājs uzsilst un ģenerē magnētisko lauku, izraisot bimetāla saliekšanos termiskā magnētiskā uztvērēja iekšpusē vai magnētam, kas piesaista dzelzs serdi, tādējādi iedarbinot izslēgšanas mehānismu.

2. Atlikušās strāvas detektors: tas izmanto nulles secības strāvas transformatoru, lai noteiktu atlikušo strāvu ķēdē. Kad atlikušā strāva pārsniedz iestatīto slieksni, atlikušās strāvas detektors nosūtīs signālu uz izslēgšanas mehānismu, lai pārtrauktu ķēdi.

STRO1-40 RCBO īpašības

Daudzfunkcionāla integrācija: STRO1-40 RCBO integrē pārslodzes, īssavienojuma un noplūdes aizsardzības funkcijas, vienkāršojot elektrisko sistēmu projektēšanu un uzstādīšanu.

Augsta jutība: STRO1-40 RCBO var ātri noteikt un atslēgt neparastas un atlikušās strāvas ķēdē, nodrošinot drošu aizsardzību.

Viegli uzstādīt un uzturēt: STRO1-40 RCBO parasti ir modulāri, lai atvieglotu uzstādīšanu un apkopi.

Augsta drošība: STRO1-40 RCBO ir stingri pārbaudīti un sertificēti, lai nodrošinātu augstu drošību un uzticamību, lai nodrošinātu drošu elektrisko sistēmu darbību.

STRO1-40 RCBO pielietošanas scenāriji

STRO1-40 RCBO plaši izmanto elektriskajās sistēmās dzīvojamo, komerciālo un industriālo sektoru, īpaši tajos, kam nepieciešama vienlaicīga pārslodzes, īssavienojuma un zemējuma noplūdes aizsardzība. Tos parasti uzstāda sadales kārbās, sadales skapjos vai vadības skapjos, lai aizsargātu ķēdes un iekārtas no bojājumiem, ko izraisa nenormāla strāva un spriegums, kā arī lai novērstu elektrotraumu.
