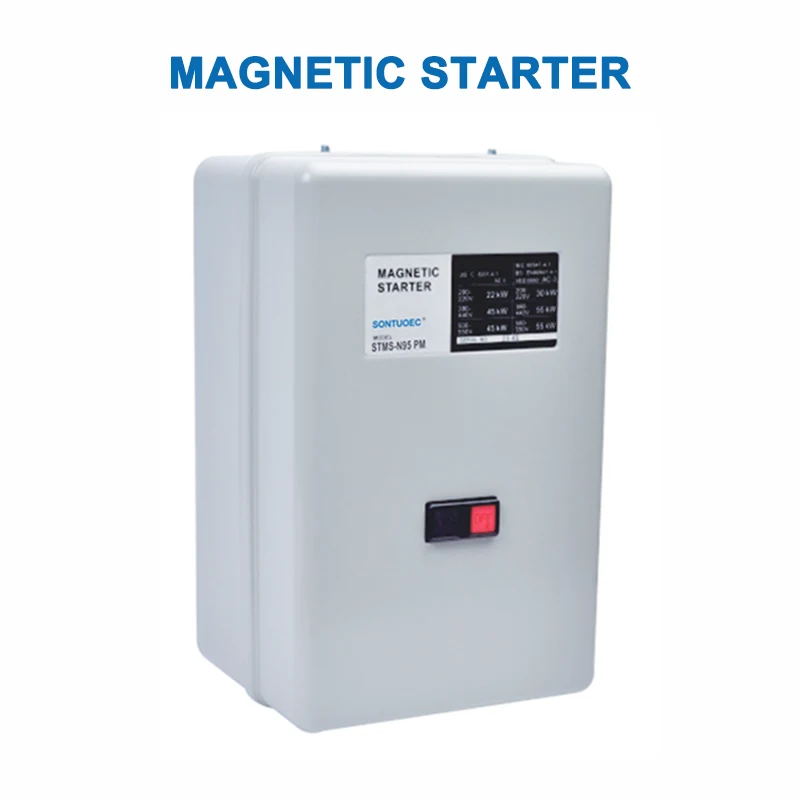

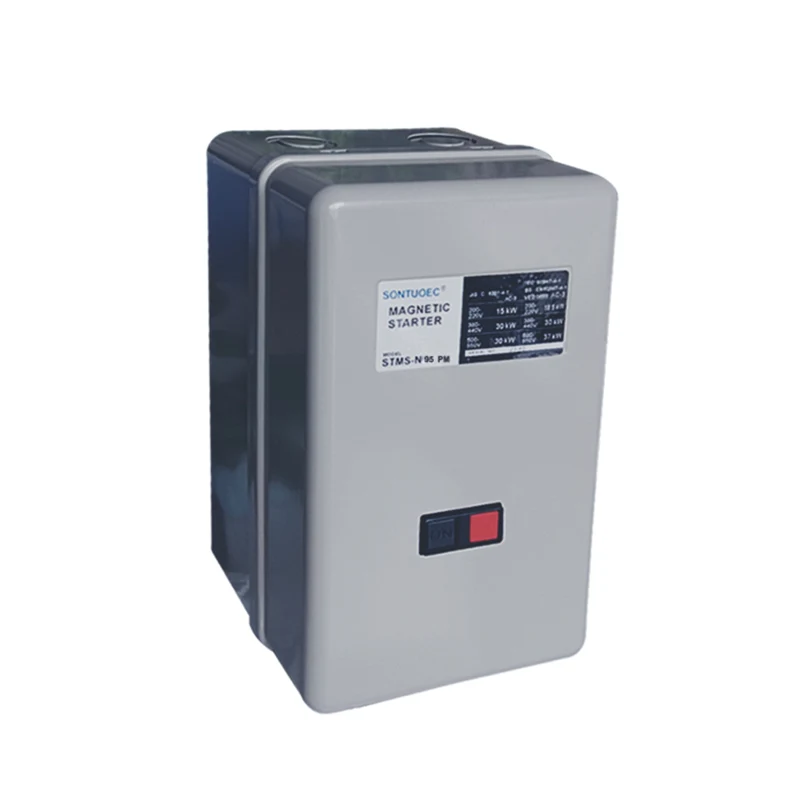

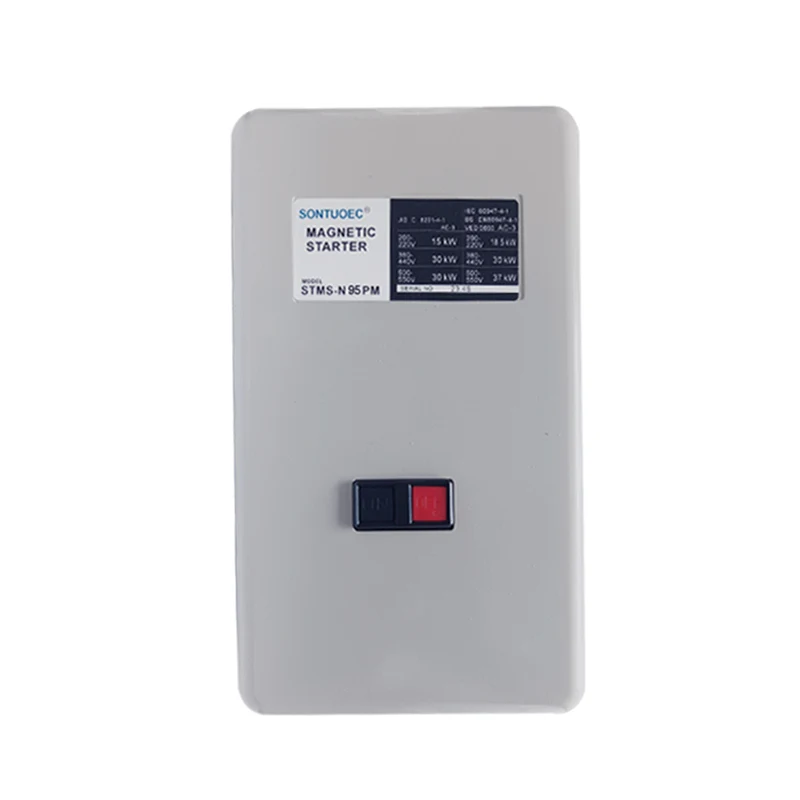

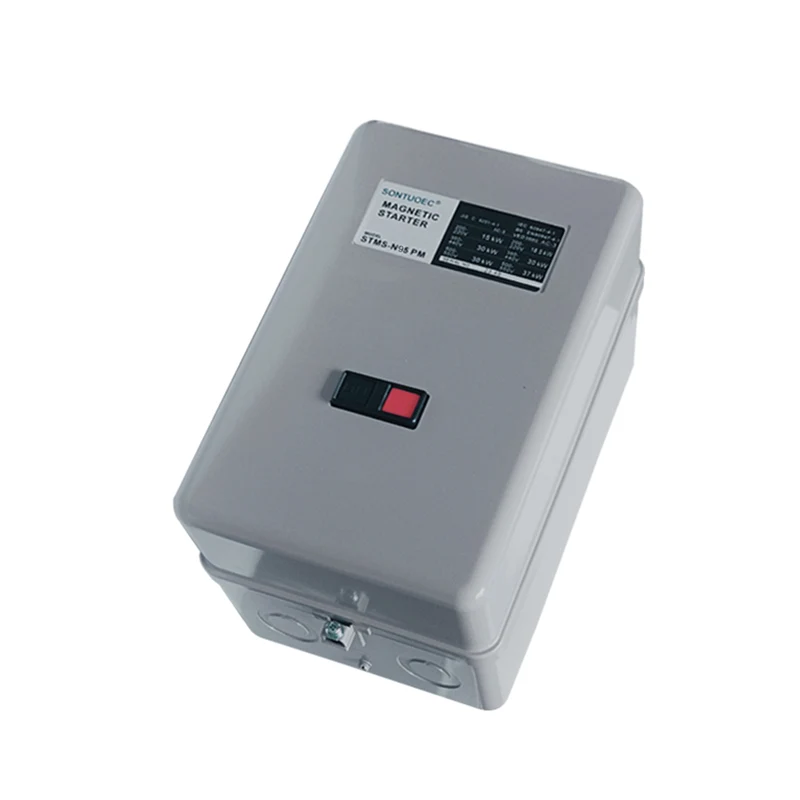

3 fāžu motora starteris atveras un aizver jaudas kontaktus, kas savienoti paralēli motoram caur magnētisko kontaktoru, lai realizētu motora sākumu un apturēt vadību. Tajā pašā laikā tam ir arī pārslodzes aizsardzības funkcija, kas var automātiski nogriezt ķēdi, kad motors ir pārslogots, lai pasargātu motoru no bojājumiem.
Galvenie tehniskie parametri:
Ierakstīt | STMS-N10/12 | STMS-N18 | STMS-N20 | STMS-N21 | STMS-N25 | STMS-N35 | STMS-N50 | STMS-N65 | STMS-N80 | STMS-N95 | |
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4 |
220v | 2.2/3 2,7/3.5. | 3.7/5 | 4/5,5 | 4/5,5 | 5,5/7.5 | 7.5/10 | 15/18,5 | 18.5/22 | 22/30 | 30/35 |
380v | 2,7/3,5 4/5,5 | 5,5/7.5 | 7.5/10 | 7.5/10 | 11/15 | 15/18,5 | 22/25 | 25/30 | 37/45 | 45/55 | |
Atjaunotā strāva (AC-3) GB14048.4 |
220v | 11/13 | 18 | 20 | 20 | 26 | 35 | 50 | 65 | 80 | 95 |
380v | 7/9 | 13 | 20 | 20 | 25 | 32 | 50 | 65 | 80 | 95 | |
Atjaunotā sildīšanas strāva (a) | 20 | 25 | 32 | 50 | 60 | 80 | 100 | 135 | 150 | ||
Atjaunots ieslodzīts volāža (v) 660 660 | |||||||||||
Auxicary kontakts AC-15 |
Saskare | standarta | 1 nē | 1No+1NC | 2no+2nc | ||||||
Atjaunotā strāva (a) | 220v | 1.6 | |||||||||
380v | 0.95 | ||||||||||
Iežogojuma vērtējums | LP30 | ||||||||||
Mahāniskā dzīve | 1000 | 500 |

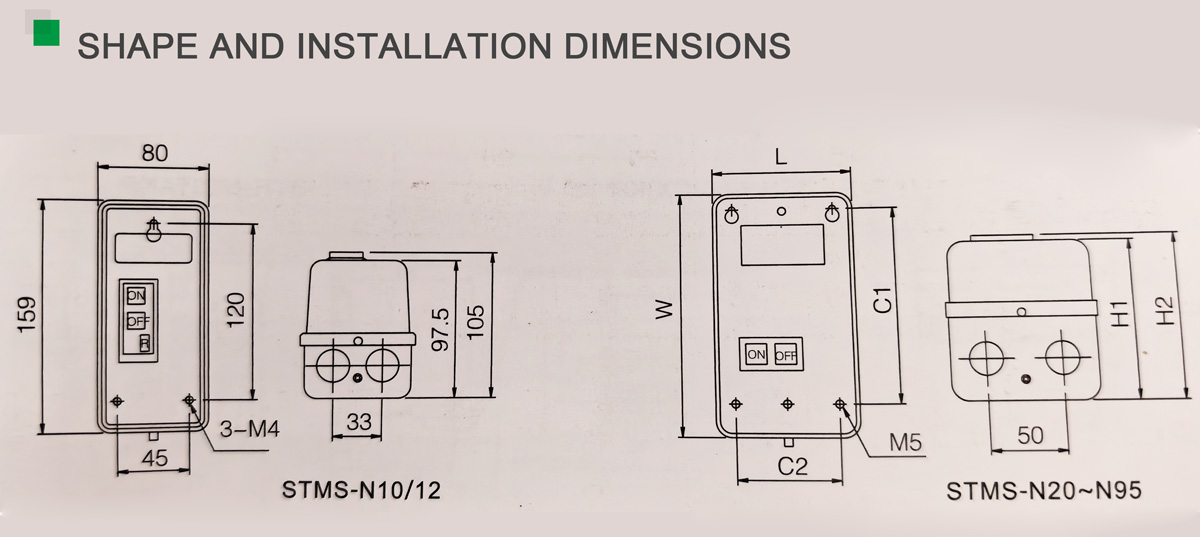

Ierakstīt | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
Darbības princips

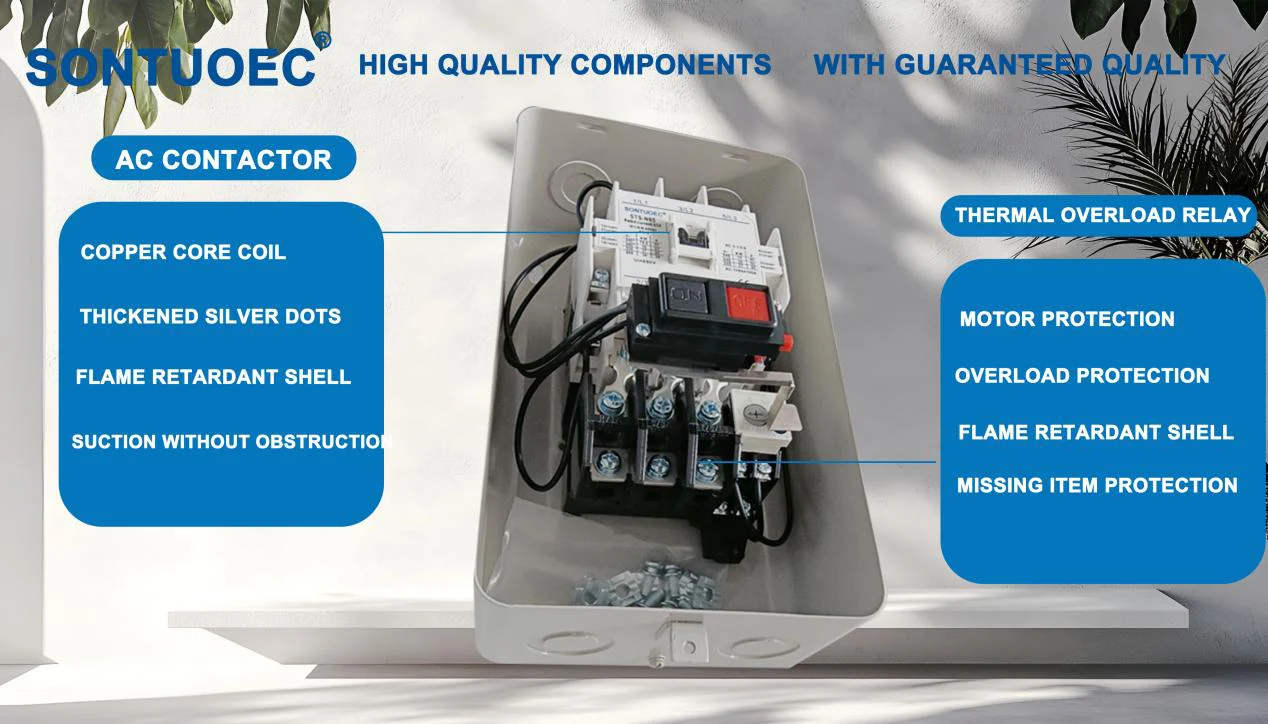

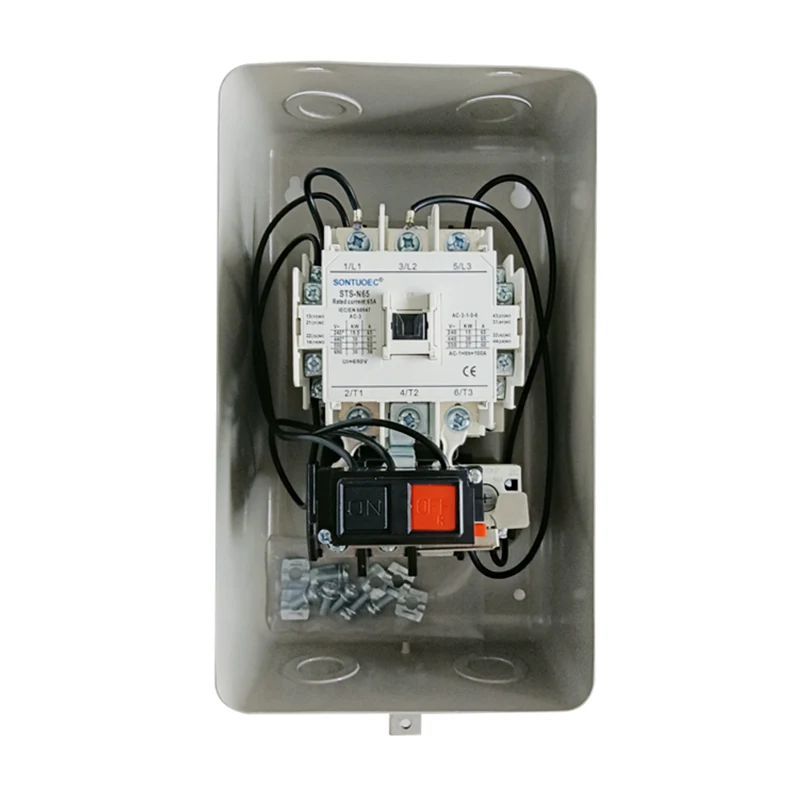

Trīsfāžu magnētiskā motora startera darba princips ir balstīts uz elektromagnētiskās indukcijas principu. Kad magnētiskā kontaktora spole ir enerģiska, tā ģenerē magnētisko lauku, kas piesaista armatūru, lai rīkotos un aizvērtu kontaktus, tādējādi ieslēdzot motora barošanas avotu. Kad ir nepieciešams apturēt motoru, tiek nogriezts magnētiskā kontaktora spoles barošanas avots, magnētiskais lauks pazūd, armatūra atiestata, kontakti ir salauzti un motors apstājas. Tajā pašā laikā pārslodzes relejs uzraudzīs motora darbības strāvu, kad strāva pārsniedz iestatīto vērtību, tas izraisīs pārslodzes aizsardzību un nogriezīs ķēdi.
Pārslodzes aizsardzības funkcija: trīsfāzu magnētiskajam motora starterim ir iebūvēts pārslodzes relejs, kas var automātiski nogriezt ķēdi, kad motors ir pārslogots un aizsargā motoru no bojājumiem.
Sākuma vadība: Motora sākuma vadība tiek realizēta caur magnētisko kontaktoru, kuram ir ticamas darbības īpašības un ilgs kalpošanas laiks.

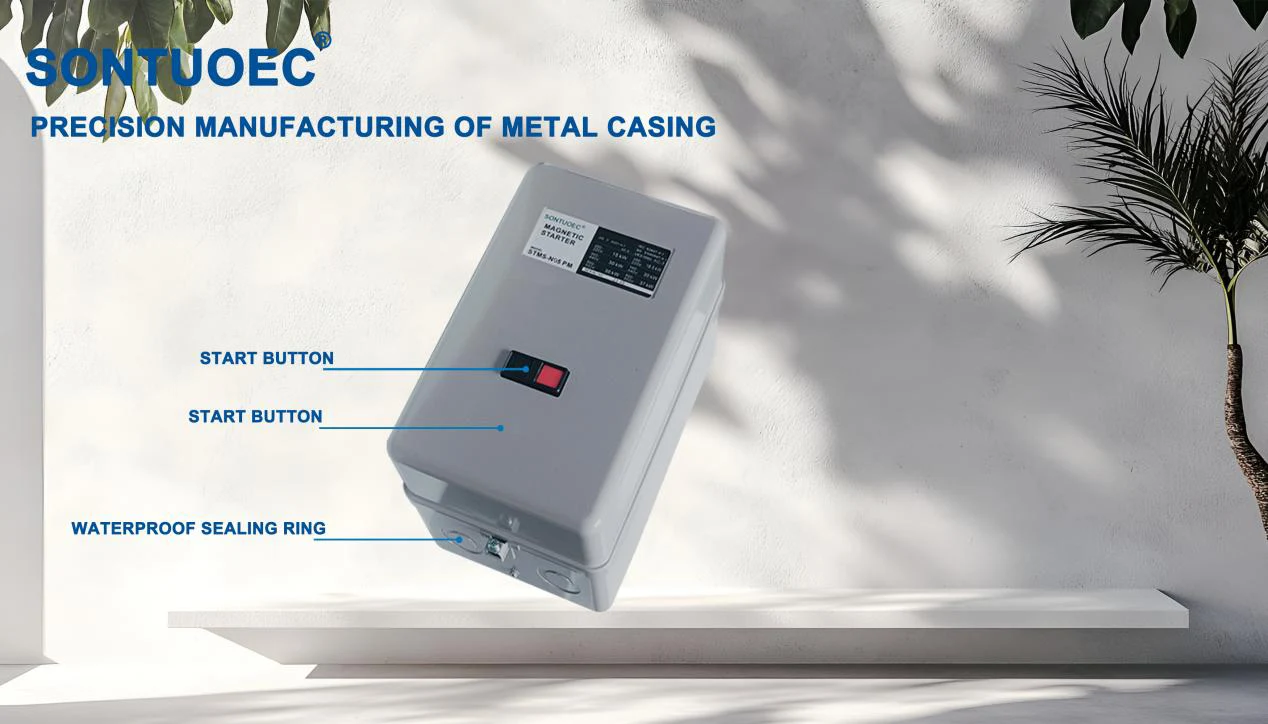

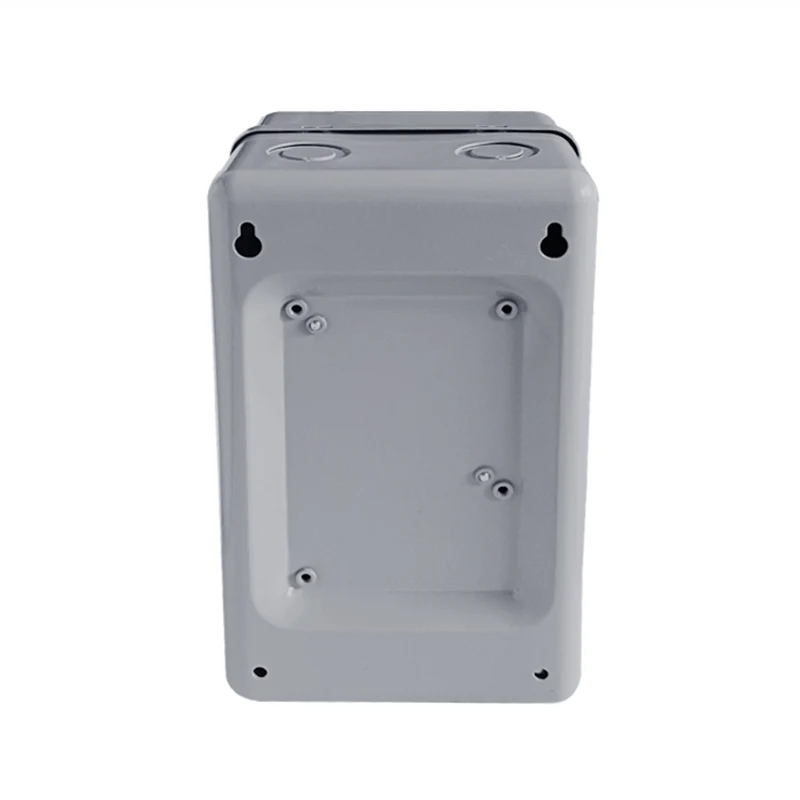

Kompaktā struktūra: trīsfāžu magnētiskais motora starteris pieņem kompakto struktūras dizainu, aizņem maz vietas un ir viegli uzstādīt un uzturēt.
Vairāki vadības režīmi: Saskaņā ar dažādām pielietojuma prasībām trīsfāzu magnētiskā motora starteri var izmantot vairākos vadības režīmos, piemēram, tiešā sākumā, Star-Delta startā, autotransformer startā utt.
Trīsfāžu magnētisko motoru starterus plaši izmanto rūpniecības automatizācijas vadības sistēmās, elektriskajās sistēmās, celtniecības aprīkojumā un citos gadījumos, kad jāuzsāk trīsfāzu motori. Īpaši svarīgi ir trīsfāžu magnētisko motoru startu aizsardzība, jo īpaši motora vadības ķēdēs, kurām nepieciešama bieža sākšana un apstāšanās.
