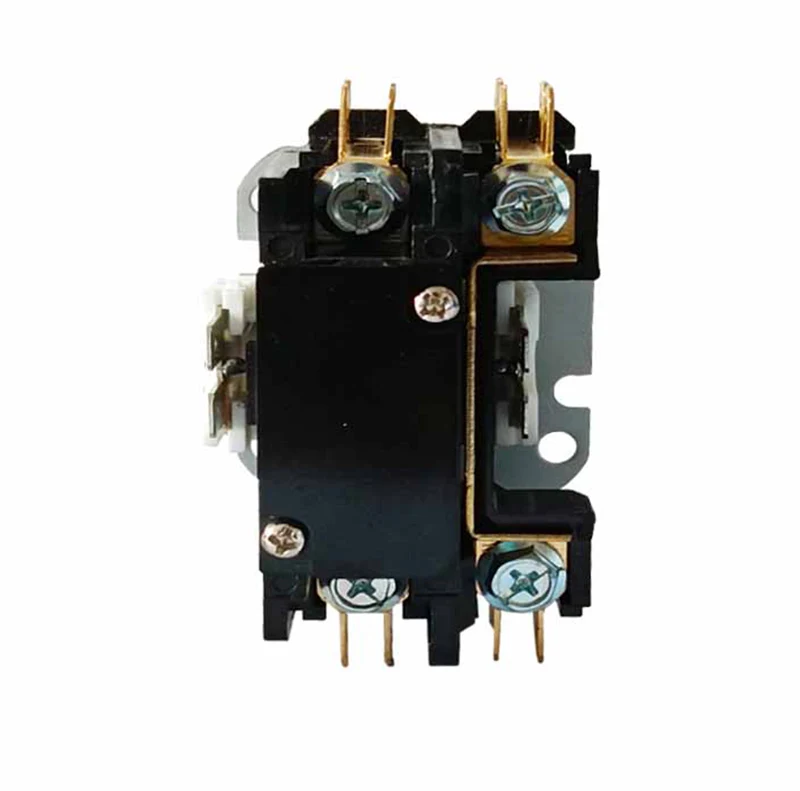

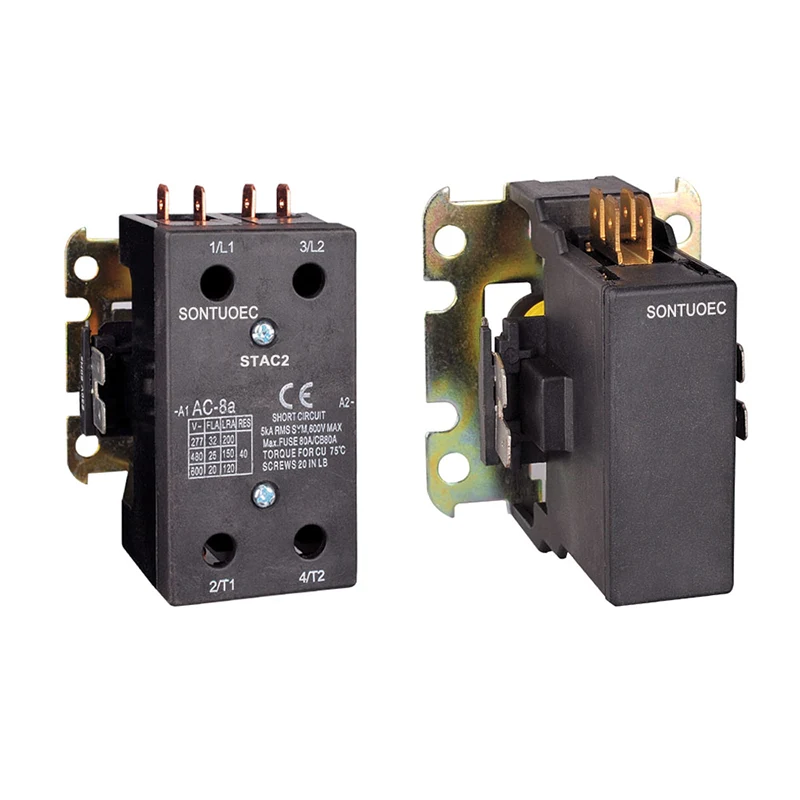

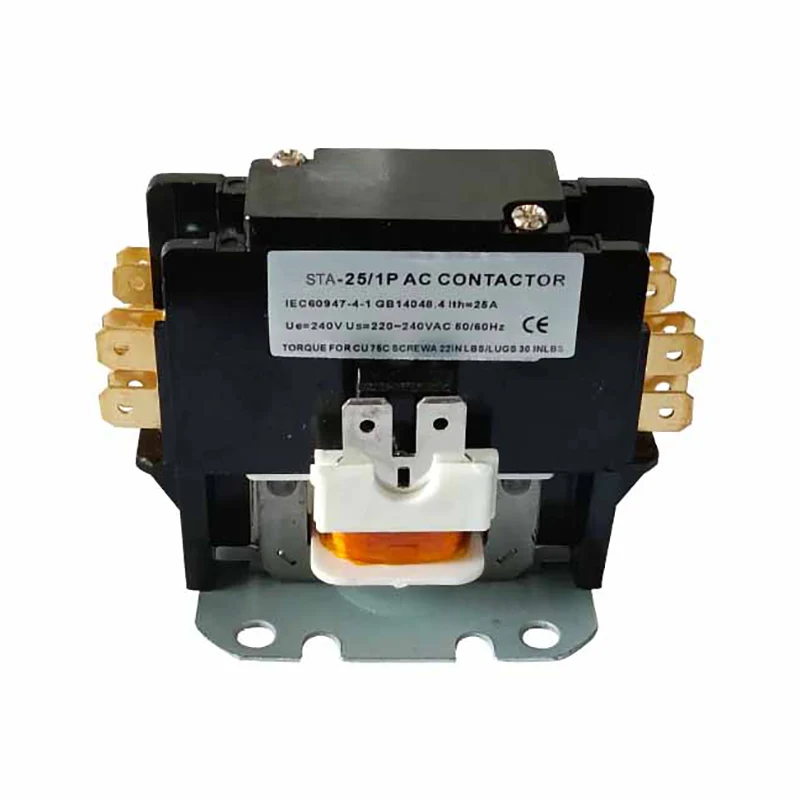

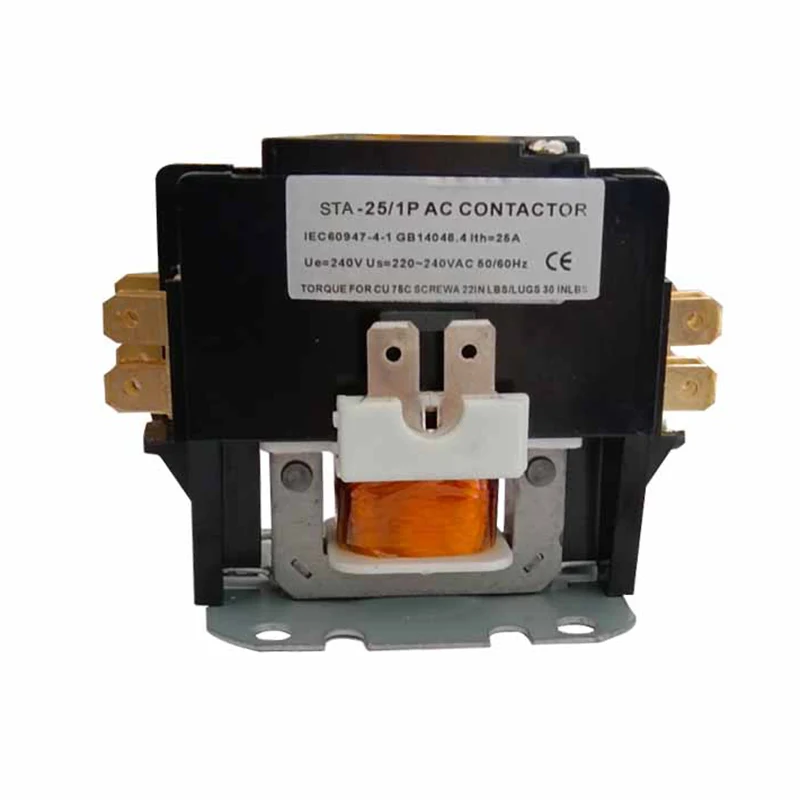

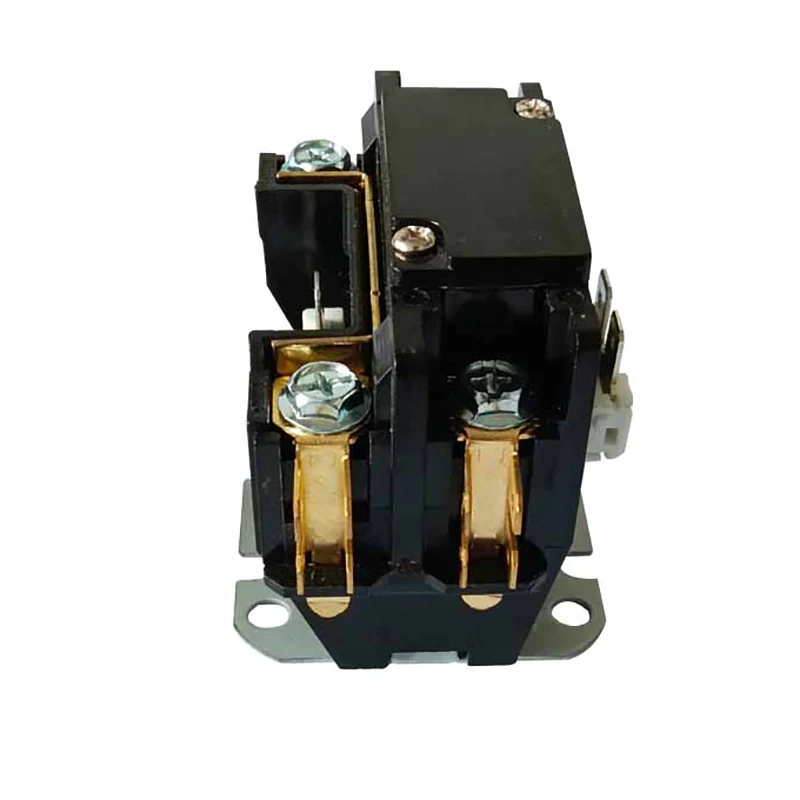

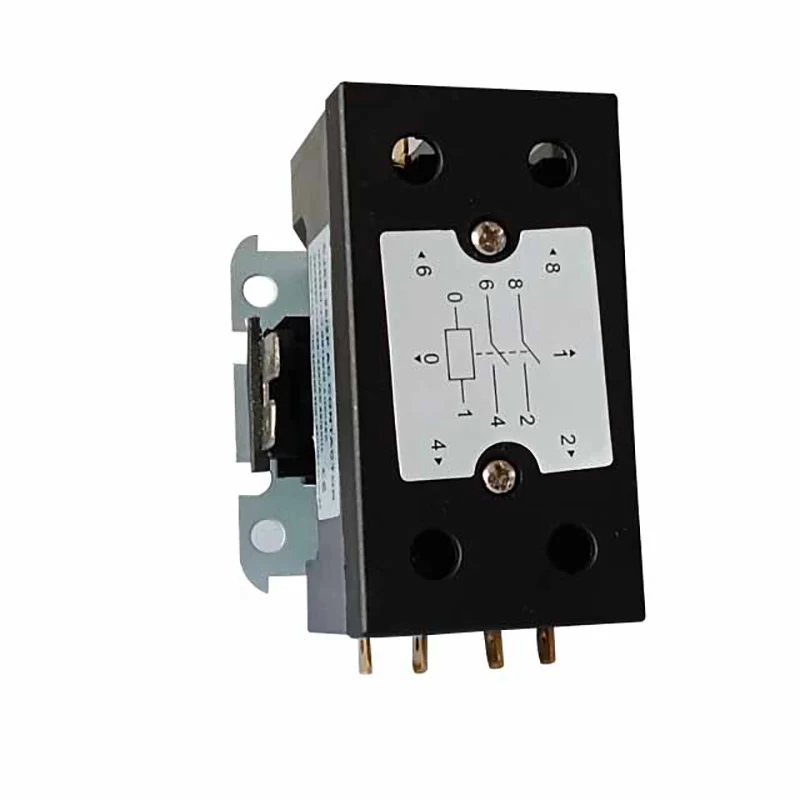

1,5p 25a gaisa maiņstrāvas kondicionēšanas kontaktors

1,5p 25A gaisa maiņstrāvas kondicionēšanas kontaktori ir noteikti mērķa maiņstrāvas kontaktors ir paredzēts lietošanai saldēšanas, gaisa kondicionēšanas un elektrisko sildīšanas sistēmu jomā. Strāvas savienojumus var izgatavot ar skrūvju spailēm ar ātriem savienojumiem vai sprādziena spailēm ar ātriem savienojumiem Viņi atbilst IEC60947-4-1

Nosūtīt pieprasījumu

Produkta apraksts

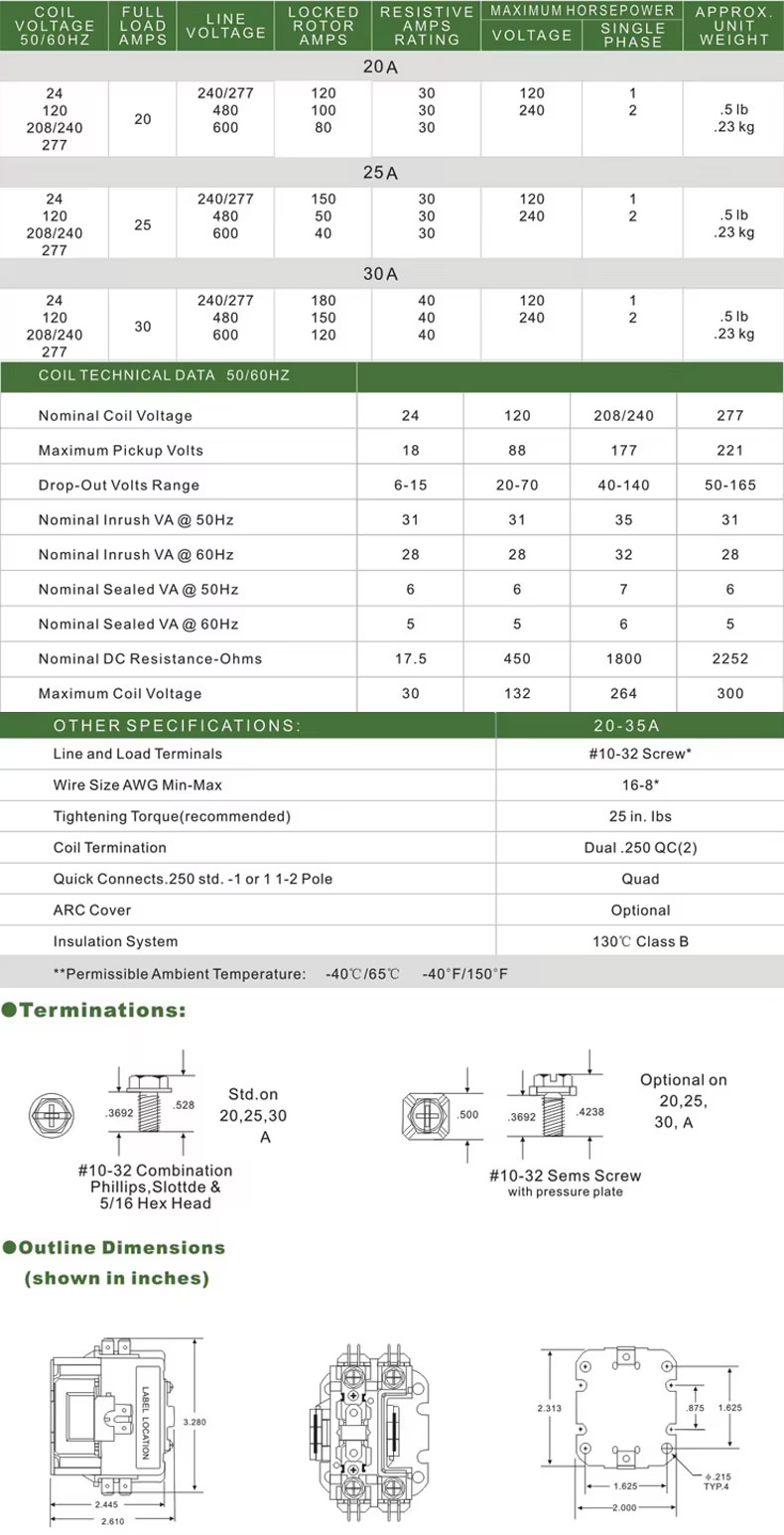

Modelis Nr	Pilna slodze	Pretestības ampēri (a)	Stabs Nr.	Spoles spriegums ( V)	Līnijas spriegums (v)	Maksimālais HP		-
Modelis Nr	Ampēri (a)	Pretestības ampēri (a)	Stabs Nr.	50/60Hz	Līnijas spriegums (v)	Spriegums (V)	Viens Fāze	Trīs Fāze
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1,5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1,5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1,5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Izolācijas materiāls	Kontakta bloks un pārvadātājs ir augstas kvalitātes Elektriskās pakāpes termosettēšanas sveķi
Temperatūras diapazons	-40 ° F līdz 150 ° F; -5-+40
Mehāniskā dzīve (nav slodzes)	Atbilst UL un ARI specifikāciju standartam
Electricl dzīve	Atbilst UL un ARI specifikācijām Standarta
Svars (aptuvenais)	9,25 oz
Spoļu frekvence	50/60Hz
Spoles izolācija	B klase (130ºC)
Izbeigšana	Spiediena savienotājs un dubultā 1/4 Q.C
Darboties	85% no nominālās spoles kolēģijas; 110% maksimāli drošs darboties
Darba cikls	Nepārtraukts

Darbības princips

Kad tiek barota 1,5P 25A gaisa maiņstrāvas kondicionēšanas kontaktora spole, dzelzs kodols kļūst magnētisks un piesaista kontakta sistēmu aizvēršanai, tādējādi savienojot elektrisko slodzi ar enerģijas avotu. Kad spole tiek atdzīvināta, dzelzs kodols zaudē savu magnētismu, un kontakta sistēmu atdala ar atsperi, tādējādi atvienojot slodzi no enerģijas avota. Tādā veidā kontaktors ļauj attālināti kontrolēt elektrisko slodzi.

Noteikta mērķa kontaktora lietojumprogramma:

• CJX9 (vai STA) sērijas gaisa stāvokļa maiņstrāvas kontaktors galvenokārt ir piemērojams AC 50Hz vai 60Hz līnijai, izolācijas spriegums ir 240 V un nominālā darba strāva līdz 60A, ko izmanto, lai aizvērtu vai izslēgtu līniju

• Gaisa kondicioniera kontaktori ir noteikta mērķa maiņstrāvas kontaktors ir paredzēts lietošanai saldēšanas, gaisa kondicionēšanas un elektrisko sildīšanas sistēmu sistēmās.

• Strāvas savienojumus var izgatavot ar skrūvju spailēm ar ātriem savienojumiem vai sprādziena spailēm ar ātriem savienojumiem

• Viņi ievēro IEC60947-4-1

Struktūra un funkcijas

Struktūra:

Elektromagnētiskā sistēma: ieskaitot spoles, serdes un citus komponentus, ko izmanto, lai ģenerētu magnētisko plūsmu, lai vadītu kontakta sistēmas atvēršanu un aizvēršanu.

Kontaktu sistēma: ieskaitot galveno kontaktu un papildu kontaktu, galveno kontaktu izmanto augstas strāvas pārvadāšanai, un papildu kontaktu izmanto, lai realizētu vadības signāla pārraidi un atgriezenisko saiti.

Loka dzēšanas ierīce: izmantota, lai nodzēstu loka, kas izveidots, kad kontakts ir atvienots, lai aizsargātu kontaktu no bojājumiem.

Apvalks: Izmanto, lai aizsargātu iekšējās komponentus no ārējās vides, vienlaikus nodrošinot siltuma izkliedi.

Funkcijas:

Ar precīzi noteiktu mērķi un īpašu dizainu īpašām strāvas sistēmām un slodzes veidiem.

Kontakta sistēma tiek ražota no augstas kvalitātes materiāliem ar labu elektrisko vadītspēju un nodiluma izturību.

Elektromagnētiskajai sistēmai ir pietiekams sūkšanas spēks, lai ticami iesaistītu un atbrīvotu kontaktus.

Loka dzēšanas ierīce var efektīvi nodzēst loku un aizsargāt kontaktus no bojājumiem.

Apvalks ir saprātīgi izstrādāts ar pietiekamu izturību un karstuma izkliedes veiktspēju.

1.5P 25A Air AC Conditioning Contactor
